Коробка раздаточная
Коробка раздаточная буровой установки УРБ 2А2-Д предназначена для передачи вращения на масляные насосы и компрессоры. Вращение на раздаточную коробку передается от двигателя КамАЗ-43114 через КОМ раздаточной коробки и вал карданный.
Включение масляных насосов, а также компрессоров КСБУ-4ВУ1 производится путем введения шестерни 33, перемещаемой на шлицевом валу 32 при помощи вилки 34 и валика 3, в зацепление с шестерней 23, посаженной на промежуточном валу 24.
Дальше вращение через шестерни 4 и 14 передается на валы 17 и 31. От вала 24 через шлицевые втулки 5 и вал 6 вращение передается на насос пластинчатый 9 (НШ-10Л), а через шлицевые втулки 26 и вал 28 – на насос шестеренчатый 25 (НШ-10Л).
От вала 31 через зубчатые полумуфты вращение передается на насос-мотор 7 привода механизма подъема и спуска инструмента и на шкив 30 привода правого компрессора.
От вала 17 через зубчатые полумуфты 12 и 13 вращение передается на насос-мотор 10 привода вращателя, а через полумуфту 20 – на шкив 19 привода левого компрессора.
Коробка смазывается разбрызгиванием масла, кроме шкива привода и бугеля включения промывочного насоса, которые смазываются шприцем через масленки.
Для контроля уровня масла предусмотрен щуп 1 с рисками допустимых уровней. В нижней части предусмотрены две сливные пробки 2.

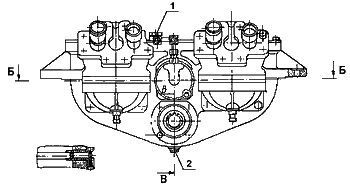

Рис.4. Коробка раздаточная: 1 - маслоуказатель; 2 - пробка

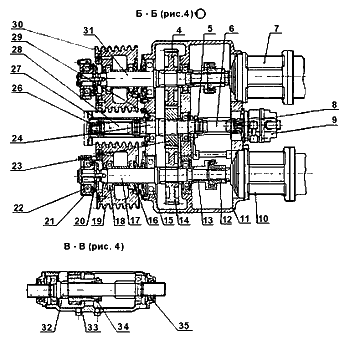

Рис.5. Коробка раздаточная: 4, 14, 23, 33 - шестерни; 5, 27 0 втулки; 6,17, 24, 28, 31, 32 - валы; 7,10 - насос мотры; 8, 12, 13, 20, 26 - полумуфты; 9 - насос пластинчатый; 11 - корпус; 15, 18, 22, 29 - широкоподшипники; 16, 35 - манжеты; 21 - бугель; 34 - вилка
