УРБ 2А2 буровая установка
предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
подробнее...
ХАРАКТЕРИСТИКИ БУРОВОЙ УСТАНОВКИ УРБ 2А2
Условная глубина бурения скважин до 150 м
Диаметр бурения скважин 93-450 мм
Вращатель подвижный с гидроприводом
подробнее...



Устройство и работа бурового насоса НБ 32

Блок привода бурового насоса НБ 32

Блок привода насоса бурового (рис. 2) предназначен для понижения скорости и преобразования вращательного движения в возвратно-поступательное.

Блок гидравлический

Блок гидравлический предназначен для создания давления жидкости перемещающимися поршнями и нагнетания ее в скважину. Состоит из блока цилиндров со шпильками 1 (рис.7), всасывающего коллектора 13, сменных поршней 11, штоков поршня 2.

Компенсатор сферический

На блоке гидравлическом с помощью тройника 1 (рис.9)установлен компенсатор сферический с клапаном предохранительным 11 и трехходовой кран 12. <

Клапан предохранительный

Предназначен для предохранения насоса от поломки при превышении давления сверх допустимого на данном режиме. Предохранительный клапан срабатывает следующим образом: при достижении давления в нагнетательной линии более допустимого, шток 7 (рис.11)давит на рычаг 1, откидывая его вверх. Предохранительная шпилька 2 срезается, шток перемещается в корпусе, открывая сливное отверстие. Шпилька предохранительная должна устанавливаться в рычаге 1 в отверстие, соответствующее предельному давлению, создаваемому насосом, при установленной цилиндровой втулке.

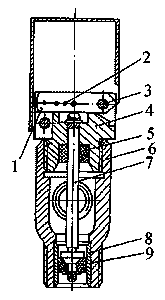

Рис.11. Клапан предохранительный
1 - рычаг; 2 - шпилька предохранительная; 3 - ось; 4 - крышка клапана; 5 - амортизатор; 6 - корпус клапана; 7 - шток; 8 - втулка; 9 - уплотнение; 10 - рычаг

Кран трехходовой

Трехходовой кран (рис. 12) предназначен длв запирания нагнетательного трубопровода и перепуска промывочной жидкости в приемную емкость. Состоит из^

  • корпуса 3
  • пробки 1
  • регулировочного болта 4
  • ручки 2.

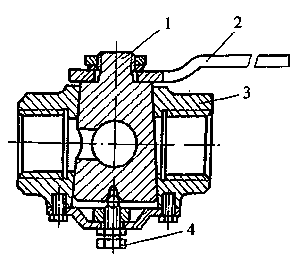

Рис. 12.  Кран трёхходовой
1 - пробка; 2 - ручка; 3 - корпус; 4 - болт

Приспособление для выемки

Приспособление для выемки седел (рис. 13) состоит из двух лап (поз.1 и 3), ролика 2. соединенных между собой осью4.  Выступающими буртиками лапы упираются в торец седла клапана. Между подушкой б и роликом 2 забивается клин 5, благодаря чему лапы вместе с седлом получают поступательное движение вертикально вверх.
