УРБ 2А2 буровая установка
предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
подробнее...
ХАРАКТЕРИСТИКИ БУРОВОЙ УСТАНОВКИ УРБ 2А2
Условная глубина бурения скважин до 150 м
Диаметр бурения скважин 93-450 мм
Вращатель подвижный с гидроприводом
подробнее...

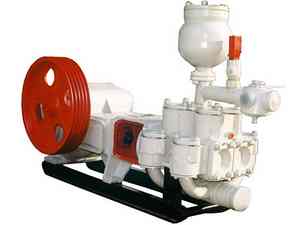

Буровой насос НБ-50

Назначение бурового насоса НБ-50

Буровой насос НБ-50 - горизонтальный, двухцилиндровый, двустороннего действия, приводной со встроенным зубчатым редуктором.

Насос НБ-50 - предназначен для нагнетания промывочной жидкости (воды, глинистого раствора) в скважину при геологоразведочном иструктурно-поисковом бурении на нефть и газ. Насосы также нашли широкое применение на предприятиях пищевой, химической и строительной промышленности для перекачки различных неагрессивных жидкостей. Наличие пневматического компенсатора в нагнетательной системе насоса практически полностью устраняет неравномерность подачи жидкости на выходе насоса.

Буровые насосы завоевали большую популярность у потребителей благодаря высокой надежности, простоте обслуживания и ремонтопригодности.

Технические характеристики бурового насоса

Мощность, кВт 50
Ход поршня, мм 160
Число двойных ходов в мин 105
Частота вращения трансмиссионного вала, об/мин 394
Высота всасывания, м 3
Диаметр патрубков, мм:
— всасывающего 113
— нагнетательного 50

Давление и объемная подача насосов в зависимости от диаметра втулки и числа двойных ходов поршня:

Режим работы Диаметр сменных втулок, мм Объемная подача, дм3/сек (м3/час) Наибольшее давление, МПа
105 двойных ходов поршня в минуту 90 5,8 (20,9) 6,3
100 7,3 (26,3) 5
110 8,9 (32,0) 4,1
120 11,0 (39,6) 3,4

Конструктивные исполнения бурового насоса НБ-50

Обозначение насоса Исполнение Габариты, мм Масса, кг
НБ-50.01 шкив с правой стороны 1860х740х1330 1040
НБ-50.02 шкив с левой стороны 1860х740х1330 1040
НБ-50.03 с пневмомуфтой и шкивом с правой стороны 1860х1000х1330 1080
НБ-50.04 с пневмомуфтой и шкивом с левой стороны 1860х1000х1330 1080
НБ-50.05 с фрикционной муфтой и шкивом с правой стороны 1860х1000х1330 1080
НБ-50.06 с фрикционной муфтой и шкивом с левой стороны 1860х1000х1330 1080
НБ-50.07 шкив с правой стороны, боковое расположение манометра 1860х740х1250 1040
НБ-50.08 шкив с левой стороны, боковое расположение манометра 1860х740х1250 1040
НБ-50.09 с пневмомуфтой и шкивом с правой стороны, боковое расположение манометра 1860х1000х1250 1080
НБ-50.10 с пневмомуфтой и шкивом с левой стороны, боковое расположение манометра 1860х1000х1250 1080
НБ-50.11 с фрикционной муфтой и шкивом с правой стороны, боковое расположение манометра 1860х100х1250 1180
НБ-50.12 с фрикционной муфтой и шкивом с левой стороны, боковое расположение манометра 1860х100х1250 1180
