УРБ 2А2 буровая установка
предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
подробнее...
ХАРАКТЕРИСТИКИ БУРОВОЙ УСТАНОВКИ УРБ 2А2
Условная глубина бурения скважин до 150 м
Диаметр бурения скважин 93-450 мм
Вращатель подвижный с гидроприводом
подробнее...



Мачта буровой установки УРБ 2А2

Мачта буровой установки УРБ 2А2 (рис. 11) имеет П-образную форму, сваренную из швеллера с несколькими поперечными балками. Внутри мачты находятся гидродомкрат подачи (в нижней части) и две трубы (в верхней части), которые принимают часть нагрузок при работе буровой установки. Связанные между собой элементы мачты создают жесткую конструкцию. Внутренние поверхности швеллеров мачты являются направляющими для каретки вращателя.

В рабочем положении мачта крепится полухомутами на раме установки, в транспортном положении верхняя часть мачты ложится на переднюю опору и крепится к ней специальным хомутом. Нижняя часть мачты оснащена опорными домкратами (рис. 12). Для удобства работы при спускоподъемных операциях, а также для центрации инструмента внизу мачты имеется стол. Для смазки подшипников качения верхнего к нижнего роликов есть масленки.

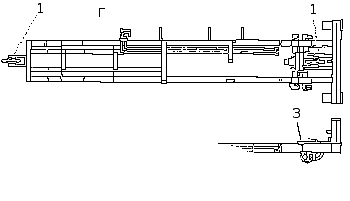

Рис. 11. Мачта: 1 - ролик; г - каркас мачты; 3 - хомут

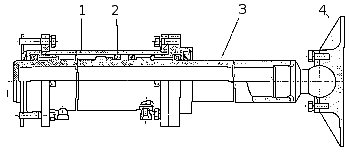

Рис. 12. Опорный домкрат: 1 - цилиндр в сборе; 2 - манжета; 3 - шток; 4 - башмак
