Клапаны обратные типа Г51 -31 (рис. 23) предназначены для гидравлических систем, где поток масла должен проходить через клапан только в одном направлении, в обратном направлении клапан не должен пропускать через себя масло.
Обратный клапан типа Г51-31 состоит из следующих основных деталей: крышки 1, корпуса 2, клапана 3, втулки 4, пружины 5, прокладки 6.
Клапан 3 усилием слабой пружины прижимается своей конической частью к внутренней втулке 4.
Подводимое в отверстие «а» масло давлением приподнимает клапан 3 от седла, сжимая пружину, таким образом открывается проход масла в отверстие «б».
При изменении потока в обратном направлении давлением масла клапан 3 плотно прижимается к седлу втулки 4. Это давление действует на все поперечное сечение клапана, так как масло через отверстие «г» клапана 3 попадает в надклапанную полость «в», и усилие прижима его к седлу возрастает с повышением давления. Таким образом закрывается проход масла в обратном направлении.
Пружина 5 предназначена для преодоления силы трения в клапане.
Нормальная работа клапана обратного может быть обеспечена только при условии надежного прилегания его к седлу. Если клапан не закрывает проход масла в обратном направлении, то в первую очередь это следует объяснить засорением клапана. Для устранения дефекта необходимо снять крышку 1, вынуть пружину 5 и клапан 3, промыть его рабочей жидкостью.
В случае наружной течи масла по стыкам крышки и корпуса необходимо подтянуть крышку и если течь не прекращается, заменить уплотнения.

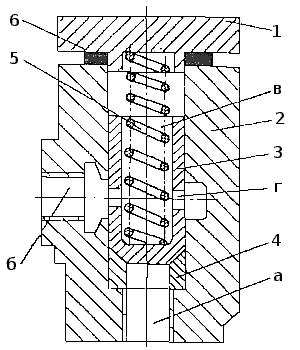

Рис. 23. Клапан обратный типа Г51-2: 1 - крышка; 2 - корпус; 3 - клапан; 4 - втулка; 5 - пружина; 6 - прокладка; а, б, г - отверстия; в - полость
