Упраление буровой установкой УРБ 2А2-Д

Упраление буровой установкой

Управление буровой установкой, относящееся к бурению и спуско-подъемным операциям, сконцентрировано на пульте управления,  за исключением управления вращателем,  и состоит из механического и гидравлического управлений.

Механическое управление буровой установкой включает в себя:

  • управление фрикционной муфтой сцепления двигателя, предназначенное для выключения муфты во время переключения механизмов установки.  Рукоятка 4 управления сцеплением, перекинутым через систему роликов и роликовых блоков 2 и 3 соединяется с рычагом 1, воздействующим на педаль управления муфтой сцепления. Выключается муфта сцепления перемещением рукоятки 4 на себя;
  • управление газом двигателя, предназначенное для дистанционного регулирования частоты вращения коленчатого вала двигателя автомобиля за счет изменения подачи топлива. Рукоятка 11 управления газом, имеющая фрикционный фиксирующий механизм, канатом, перекинутым через систему роликов, соединена с рычагом 13 переходного мостика управления регулятором топливного насоса. Перемещением рукоятки 11 на себя увеличивается число оборотов двигателя;
  • управление коробкой раздаточной, предназначенное для включения всех масляных насосов. Рукоятка 3 системой тяг и рычагов соединена с валиком управления коробкой раздаточной. Включается коробка перемещением рукоятки 3 от себя при выключенном сцеплении;
  • управление буровым насосом, предназначенное для включения и выключения механизма привода бурового насоса. Рукоятка 7 системой тяг и рычагов связана с бугелем раздаточной коробки. Включается компрессор перемещением рукоятки 4 от себя при выключенном сцеплении;
  • управление левым шкивом раздаточной коробки, предназначенное для включения левого компрессора (бурового насоса). Рукоятка 9 системой тяг и рычагов связаны с бугелем раздаточной коробки. Включаются компрессор (насос буровой) перемещением рукоятки 9 от себя при выключенном сцеплении;
  • управление распределителем вращателя. Рукоятка 15 при помощи тяги связана с рычагом распределителя вращателя. Распределитель управления вращателем имеет фиксацию трех положений, а рукоятка 15 – дополнительную фиксацию нейтрального положения, что исключает самопроизвольное включение вращения. Соответствие нейтрального положения распределителя фиксированному положению рукоятки 15 достигается регулировкой длины тяги;
  • управление распределителем подачи. Рукоятка 13 при помощи тяги связана с рычагом распределителя подачи и имеет принудительную фиксацию положения «вверх»;
  • управление распределителем включения быстрого подъема. Рукоятка 12 при помощи тяги связана с рычагом распределителя быстрого подъема и имеет  фиксацию крайних положений. При перемещении рукоятки 12 от себя обеспечивается нормальная работа гидродомкрата подачи, а при перемещении рукоятки на себя – дифференциальная, при которой можно производить быстрый подъем вращателя.

Гидравлическое управление буровой установкой включает в себя:

  • распределитель 5 управления цилиндром подъема мачты;
  • регуляторы частоты вращения 6 и 16, регулирующие частоту вращения шпинделя вращателя от нуля до максимума при работе насосов МН 250/160 или НШ-10Л;
  • регулятор скорости подъема 8, предназначенный для включения подъема от основного насоса и регулирования его скорости;
  • регулятор подачи 10, регулирующий усилие и скорость подачи инструмента;
  • регулятор давления 14, предназначенный для включения подачи.

Во избежание поломок агрегатов все операции с механическим управлением должны проводиться при выключенной фрикционной муфте сцепления двигателя. Если при воздействии на рычаг не происходит переключение механизма, следует поставить рычаг управления в нейтральное положение, включить и выключить муфту сцепления двигателя и повторить включение нужного механизма. Во избежание поломок шестерен вращателя все операции с переключением скоростей должны производиться при нейтральном положении золотника вращателя и при опущенном вращателе. Если при воздействии на рычаг не происходит переключение механизма, следует включить золотник и, дросселируя масло, провернуть шпиндель вращателя. Далее повторить включение нужной передачи.

При эксплуатации установки необходимо следить за исправностью управления и надежностью фиксации положений механизмов. В процессе работы канаты управления газом и фрикционом двигателя вытягиваются и требуют периодической регулировки. Во избежание поломок мотор-насосов МН250/160 и пластинчатого насоса НШ-10Л нагрузку на них следует создавать с помощью распределителя и вентиля плавно, без гидравлических ударов, что обеспечивает безопасность и надежность работы всех механизмов и обвязки гидросистемы.

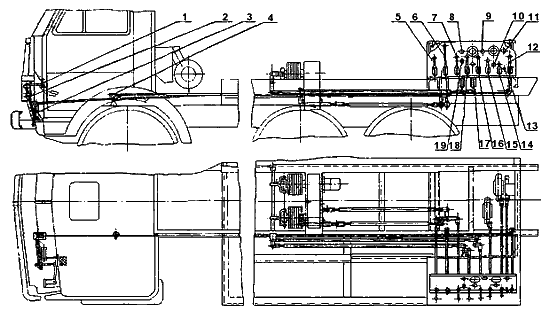

Рис.28 - Управление буровой установкой: 1 - рычаг; 2. 3 - блоки роликовые; 4 — кронштейн; 5 - рукоятка включения бурового насоса: 6 - рукоятка управления муфтой сцепление дмгатеяя. 7-рукоятка включения раздаточной коробки; 8. 17 -регуляторы частоты вращения; 9   регулятор скорости польема; 10 - регулятор давления; 11 - регулятор лолачи; 12   рукоятка управления гаюм двигателя; 13 - рукоятка включения быстрого подъема; 14 - рукоятка управления распределителем подачи; 15 - рукоятка управления распределителем вращения; 16,18 - рукоятки управления компрессорами; 19   распределитель управления подъёмом мачты
